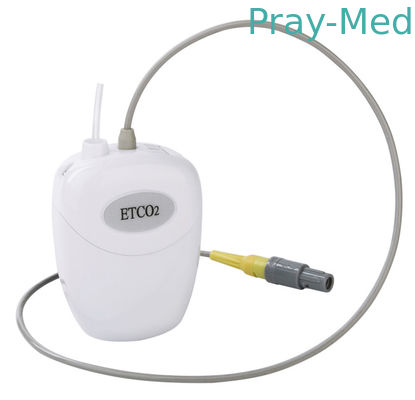

ขั้วต่อ 8 พิน Sidestream เซ็นเซอร์ ETCO2 โมดูล CO2 LH800

                               เซ็นเซอร์ Sidestream ETCO2 LH800

LH810 เป็นเซ็นเซอร์ co2 แบบเสียบและเล่น sidestream ภายนอกไม่ใช้พื้นที่โฮสต์ใด ๆ และเชื่อมต่อกับโฮสต์ด้วยปลั๊กแปดขาเดียวLH800 มีเทคโนโลยีล้ำสมัยสำหรับการวัดความเข้มข้นของ CO2 ทันทีอัตราการหายใจความเข้มข้นของ CO2 ในตอนท้ายความเข้มข้นของ CO2 ที่ได้รับแรงบันดาลใจเวลาแรงบันดาลใจและเวลาหมดอายุโดยทั่วไปจะใช้ในเครื่องตรวจสอบผู้ป่วยและเครื่องฉีดยาชาด้วยอัตราการสุ่มตัวอย่างต่ำถึง 50mL / นาทีจึงเหมาะอย่างยิ่งสำหรับใช้กับผู้ป่วยผู้ใหญ่เด็กและทารกผู้ป่วยที่ได้รับการระงับประสาทตามขั้นตอนและการติดตามผู้ป่วยที่ใส่ท่อช่วยหายใจในระยะสั้น

ข้อกำหนดทางเทคนิค

• ประเภทตัวแปลงสัญญาณ: LH800 Sidestream CO2 sensor
• อัตราตัวอย่าง: 50 มล. / นาที± 10 มล. / นาที
• หลักการทำงาน: เลนส์ลำแสงเดี่ยวแบบไม่กระจายอินฟราเรด (NDIR) ความยาวคลื่นคู่ไม่มีชิ้นส่วนที่เคลื่อนไหว
• เวลาเริ่มต้น:

Ø Capnogram แสดงในเวลาน้อยกว่า 5 วินาที

Øถึงข้อกำหนดทั้งหมดภายใน 10 นาที

• ช่วงการวัด CO2:

Ø 0 - 114 มม. ปรอท

Ø 0 - 15%

Ø 0 - 15.2kPa

• ความละเอียด CO2:

Ø 0.1 มม. ปรอท 0 ถึง 50 มม. ปรอท

Ø 0.25 มม. ปรอท 50 ถึง 114 มม. ปรอท

• ความแม่นยำของ CO2:

Ø 0 - 40 mmHg ± 2 mmHg

Ø 40 - 114 mmHg ± 5% ของการอ่าน

• อัตราการหายใจ:

Øช่วง 2 ถึง 120 การหายใจต่อนาที (BPM)

Øความแม่นยำ± 1 ลมหายใจ

• การสอบเทียบ:

ไม่จำเป็นต้องมีการปรับเทียบผู้ใช้ตามปกติ

• ค่าตอบแทน:

อัตโนมัติบารอมิเตอร์ความดัน 400 - 800 mmHg.

ผู้ใช้สามารถเลือกการชดเชย O2 / N2O

• ข้อกำหนดด้านแรงดันไฟฟ้า:

5.0 VDC ± 5%

• การใช้พลังงาน:

โดยทั่วไปน้อยกว่า 1.5 วัตต์

• อุณหภูมิและความชื้น:

การทำงาน: 0o ถึง 40oC, 10 ถึง 90% RH, ไม่มีการควบแน่น

การจัดเก็บ: -40o ถึง 70oC, <90% RH, ไม่มีการควบแน่น

• การเชื่อมต่อ

ปักหมุด:

1. VA 5.0V

2. ชิลด์ชิลด์

3. DGND ผลตอบแทนดิจิตอล

4. VSRC ไม่ได้ใช้

5. ข้อมูล TxD Serial จาก LH800

6. RxD Serial data จาก Host

7. AGND ผลตอบแทนอนาล็อก

8. ไม่ได้ใช้ SYNC

• อินเทอร์เฟซข้อมูล:

Ø RS232, สองทิศทาง, อัตราการส่งข้อมูล 19200, มาตรฐาน N-8-1

Øเข้ากันได้กับโปรโตคอลการสื่อสาร Respironics LoFlo

• เอาต์พุตข้อมูล

ความเข้มข้นของก๊าซ CO2 (mm Hg), End-tidal CO2, Inspired CO2, อัตราการหายใจ, การชดเชยความดันบรรยากาศอัตโนมัติ
